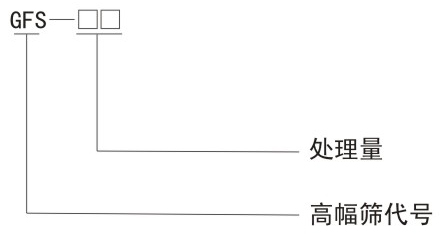

型號說明
篩機用途

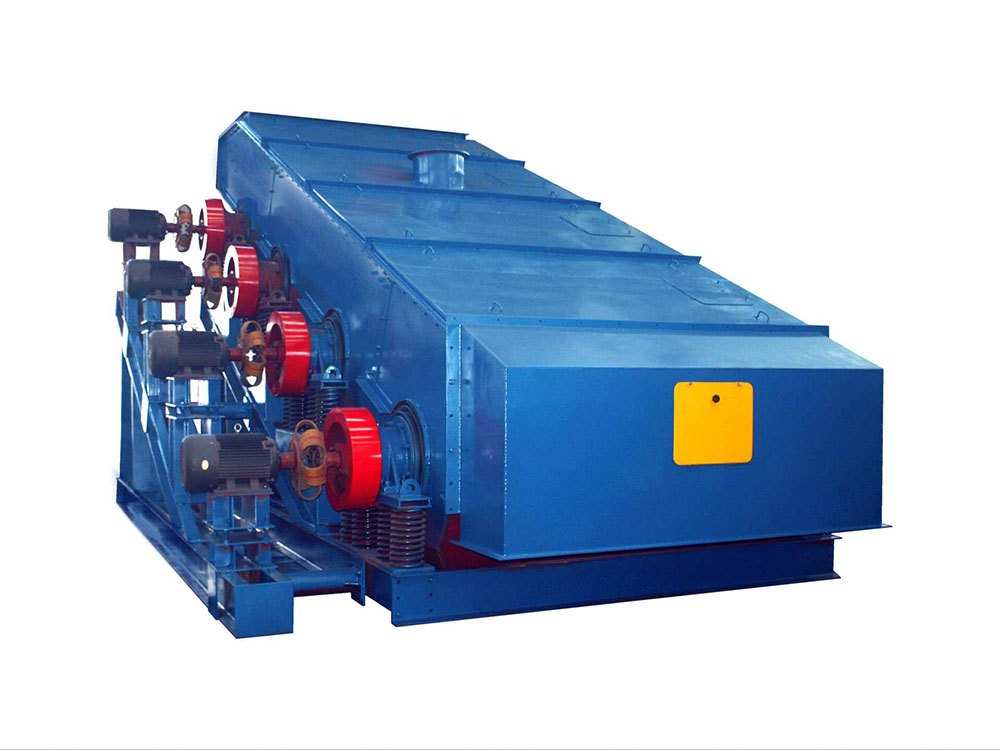

GFS系列高幅篩主要用于電力、鋁土、煤炭等行業,是一種適合于多種難篩物料的大型篩分設備,具有大振幅、大振動強度、低頻率等性能特點,篩板采用自清理型強性結構,在參與篩機振動的同時還能產生自振,能有效地避免篩板的堵孔,使得本系列篩機具有更高的篩分效率。本系列振動篩的主要使用場合為煤炭行業中洗煤廠的原煤分級、冶金行業中冷燒結礦分級、礦山行業中的礦石分級、化工及造紙行業的輕質原料分級等。

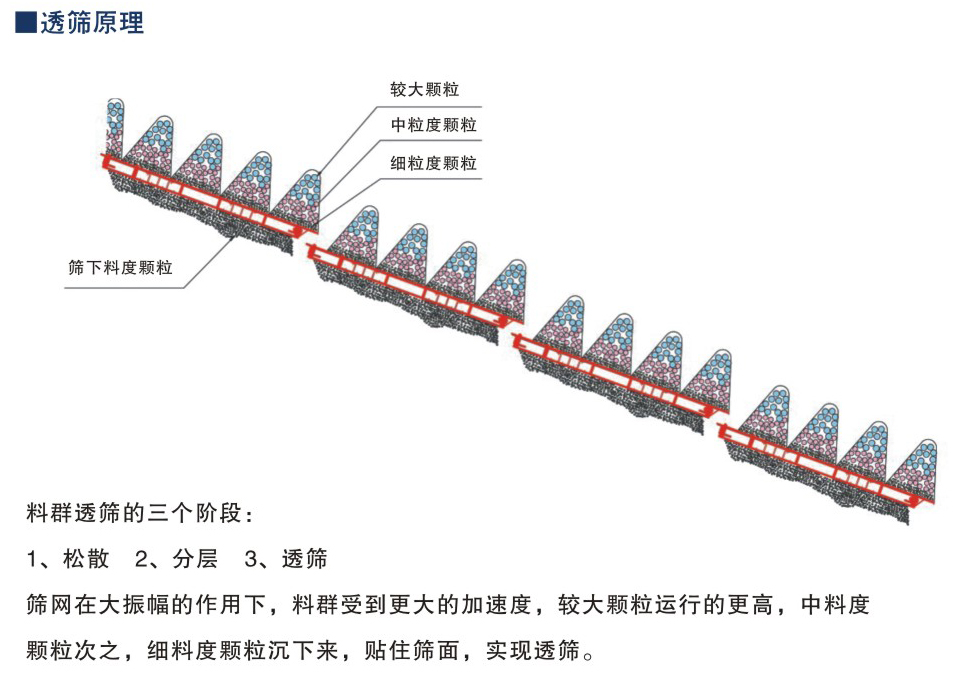

GFS系列高幅篩由多段獨自振動單元組成,各振動單元自呈圓運動軌跡且振幅大,可消除細粒物料堵孔現象,篩分效率高、處理量大,對潮濕和含粉狀高的物料,具有強制松散作用。因物料的透篩需要足夠的時間和空間,頻率過高分層不好,影響篩分效果|因此61=3型篩機頻率選擇730r/min。
振動強度K是振動機械一個重要指數,它是篩箱運動加速度與重力加速度的比值,通常我國振動篩X值選取在3-4.2之間,對潮濕和含粉狀高的物料,這樣X值就小了。GFS系列篩機K值選在5-9,這樣物料拋起來產生的慣性力能克服物料與篩網粘結力,物料回落時與篩網之間的相對運動速度加相應加快。料群松散后小于篩孔尺寸的物料與篩網接觸機率高,不會使料層整起整落,因此篩分效果提高了。一般篩機X值又因受篩箱強度和剛度不能選得過大,而GFS系列強振篩結構比較特殊,故X值選擇是普通篩機的2倍左右,滿足了大處理量、對難處理物料篩分效率高的特點。

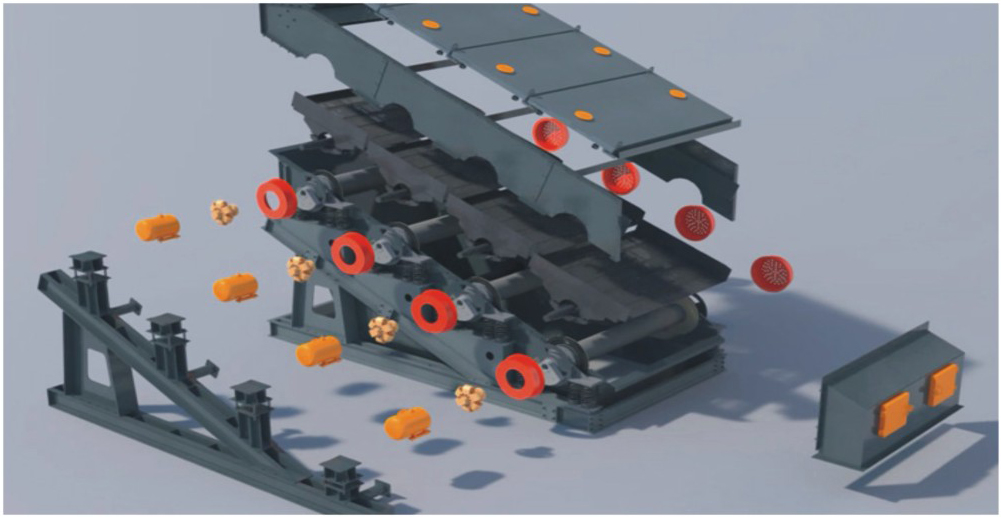

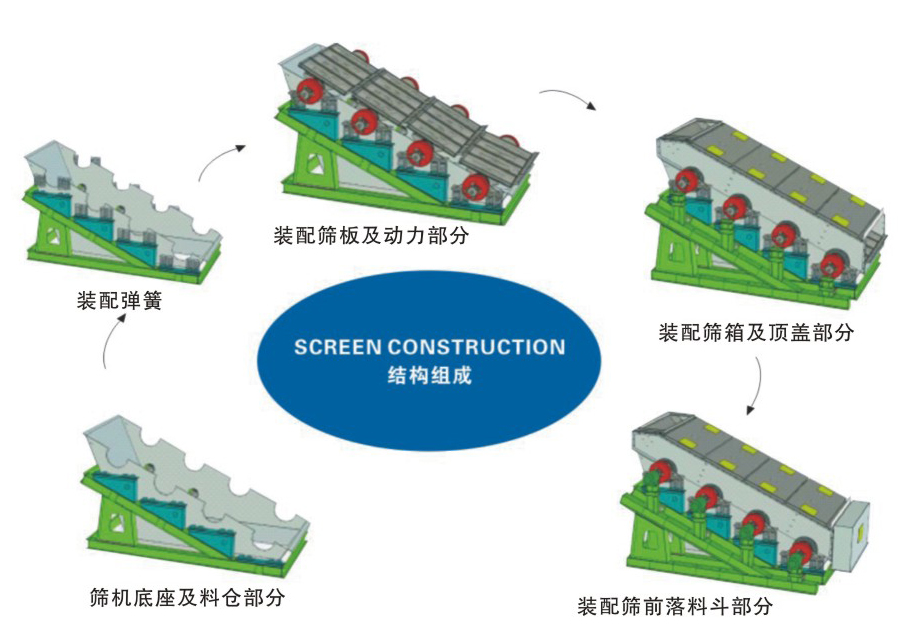

結構與工作原理

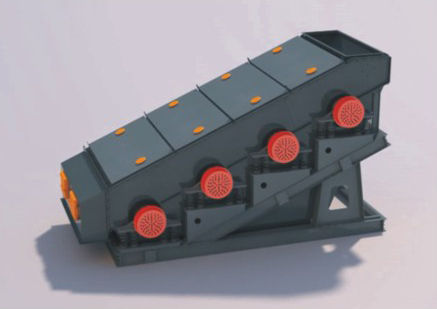

GFS高幅振動篩,振動軌跡為圓,采用彈性桿篩面,篩面是由可隨篩機振動而旋轉的
彈性桿制作,開孔率高,既耐磨又可二次自由振動,可防潮濕、粘性物料粘結篩面而堵孔。特別適合二次深度篩分。
1、采用大傾角篩面,物料的高速運動沖刷清除粉料對篩面的附著,自動清理篩面,保持大開孔率。
2、采用大振動強度使物料強制分層,切斷物料之間、物料和篩面之間的粘結力,使篩分過程順利進行。
3、篩機結構緊湊,參振質量小,大振動強度5~7。動力消耗低,處理量大。
4、采用結構分析方法’在結構動性能優化基礎上完成設計,篩機具有良好的動態性能。
5、篩框所有聯接件采用高強度鉸制孔螺栓聯接,聯接性能可靠。

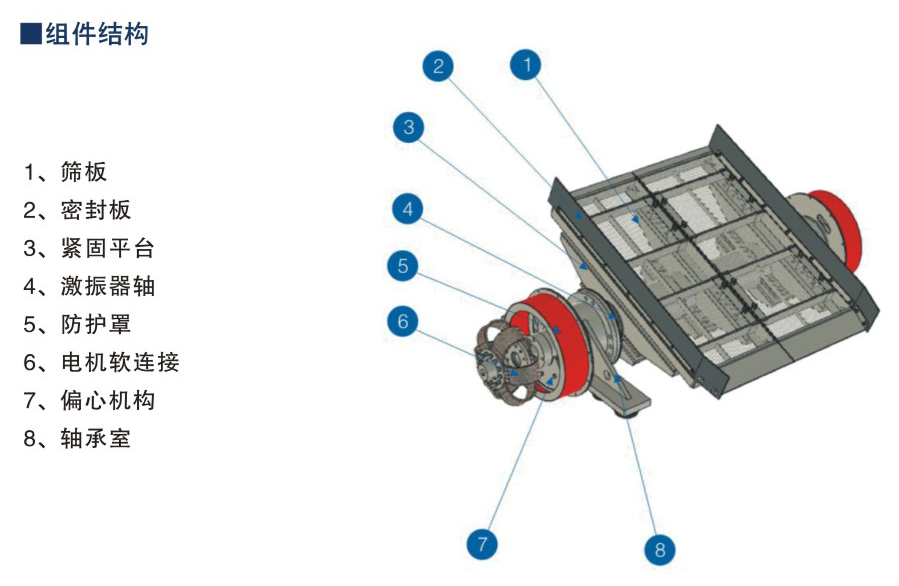

6、激振器為干油潤滑式偏心塊結構。激振器大梁采用20g鋼板焊接而成,焊后整體進行去應力退火。使用壽命長,可靠性高,適合大振動強度。
